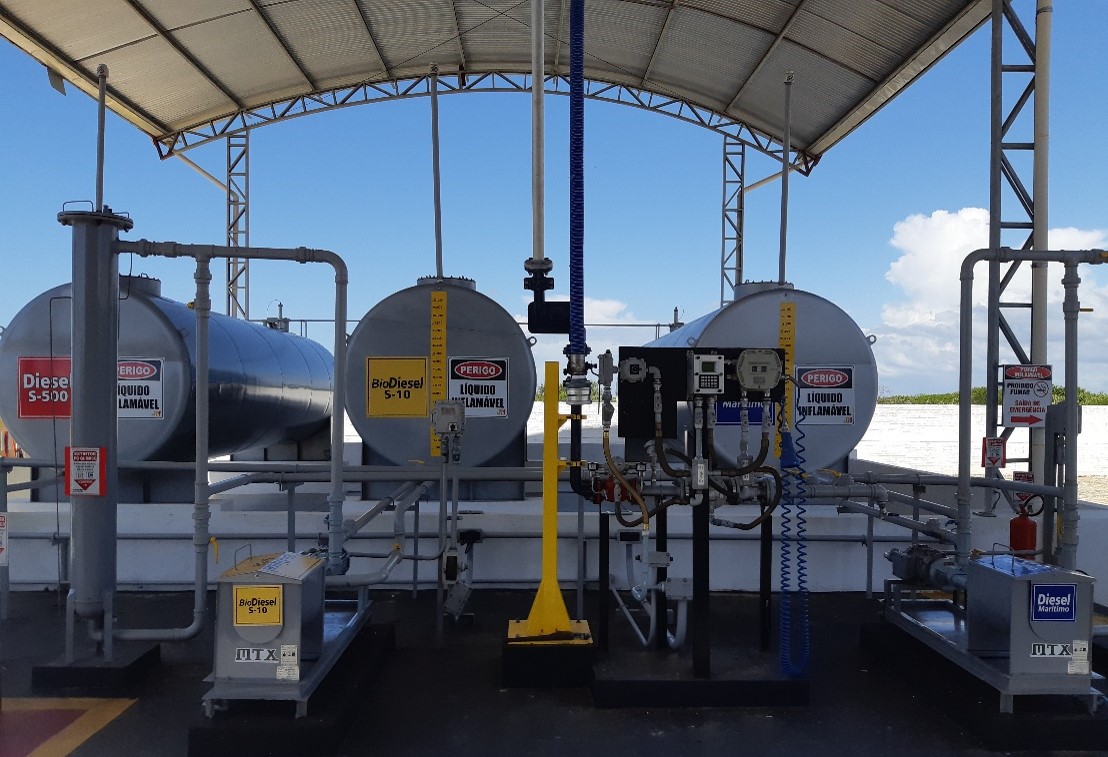

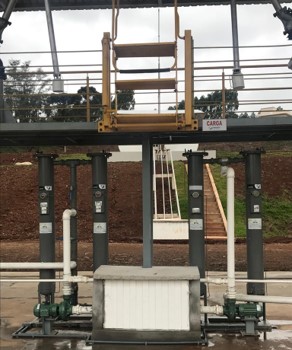

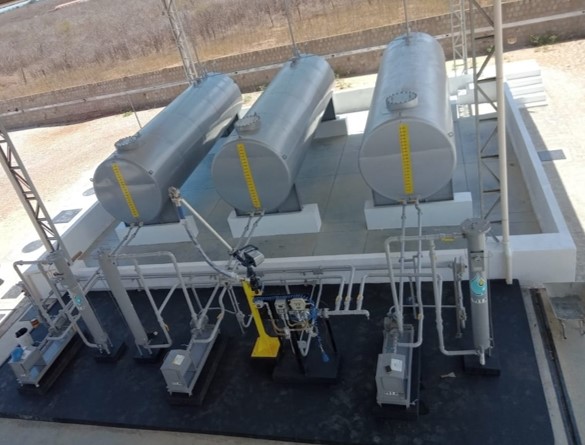

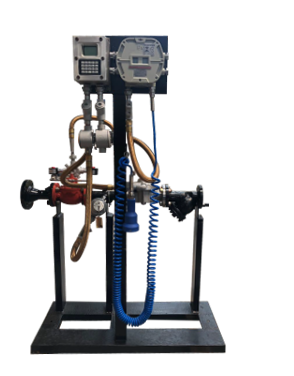

MEDIDOR DE DESLOCAMENTO

Vazão máxima 570 l/min

Linearidade +/- 0, 075%, Repetibilidade +/- 0,01%

Com transmissor de pulsos integrado.

Modelo: GSC-2-ST-15-B-1-P-0-GF-1000-D-U

Dados Técnicos: Boletim SS01060

Fabricante: FMC Measurement Solutions.

 VÁLVULA DE CONTROLE DIGITAL MODELO 210 ELETRO-HIDRÁULICA DE 2″ ATUADA POR DIAFRAGMA.

Especificações:

·  Conexões: 2″, classe 150 ANSI, flange de face de ressalto.

·  Acabamento do flange: 125 a 250 AARH (3.2 a 6.3 Micrometer) conforme ANSI B16.5 e B46.1.

·  Forma de montagem: Horizontal ou Vertical.

·  Pressão máxima: 285 psig (19.65 bars-g) @ 100° F (38° C).

·  Pressão máxima de operação: 115 psig (7.9 bars-g) para operação adequada com válvulas solenóides.

·  Faixa de temperatura: 10° a 160° F (- 12° a 71° C).

·  Viscosidade máxima: 40 cP.

·  Materiais de Construção:

·  Corpo principal da válvula e tampa: Aço carbono.

·  Pilotos da válvula: Aço carbono.

·  Solenóides: Aço inoxidável.

·  Selos principais da válvula: Viton-A.

·  Selos dos solenóides: Viton-A.

·  Tubulação & encaixes: Aço carbono.

·  Tensão do solenóide: 220/240 de VAC, 50/60 Hz.

Dados Técnicos: Boletim: SS03009

Válvula modelo: 210 2”

Fabricante: FMC Measurement Solutions

PRESET ELETRÔNICO MICROLOAD.NET;

Preset eletrônico microprocessado, com interface Ethernet. Projetado para controlar e monitorar o carregamento de um produto. Com as seguintes características:

Produto único; comunicação Ethernet; três portas de comunicação 232/485 multidrop; controle de permissivos (aterramento/overfill); controle de aditivação e marcação; monitoramento contínuo de funções criticas; entradas e saídas configuráveis; idioma e mensagens configuráveis; log de eventos e audit trail; correção automática de temperatura (20C – tabela PETROBRAS); três níveis de segurança; sistema de calibração automática; equações booleanas e algébricas, etc.

Modelo ML-XP-STD-1.

Especificação Técnica: Boletim SS06045.

Fabricação: FMC Measurement Solutions.

MONITOR ÓPTICO DE OVERFILL E ATERRAMENTO

– Invólucro à prova de explosão e umidade ( atende NEMA 7 e 4);
– Certificação UL/CUL (EUA) para uso em Classe I, Divisão I Grupos C&D;
– Tensão de alimentação de 220 VAC, 60 Hz e 10 VA;
– Sistema Self – Checking;
– Relé de Saída SPDT para intertravamento;
– Display com leds para sinalização de status do sistema;
– BCU- 2- chave óptica para By – Pass do Sistema em caso de falha no sensor óptico do CT proporciona maior segurança ( opcional);
– Tempo de resposta menos que 0,5 s;
– 2 lâmpadas de status ( verde – permissivo, vermelho – não permissivo)

Sensor Óptico Portátil para Antitransbordamento.

Indica a presença de líquidos no compartimento do tanque de combustível.

– Fácil instalação e manutenção;
– Permanece no terminal de abastecimento, podendo ser utilizado em novos carregamentos.
– Tecnologia óptica ou thermistor;
– Várias opções de comprimento de haste;
– Para derivados de petróleo ( alumínio) ou químicos ( inox).

Braço de Carregamento marca NF, modelo NFL Æ 2”, composto de:

Junta giratória da base construída em aço carbono com tratamento térmico Æn 2”, estilo 50, com dois planos de rotação, esferas em aço cromo, dupla vedação em Viton, lubrificação graxa, ambas as extremidades flange ANSI B.16.5 (150 libras/pol²).

Junta giratória intermediaria, construída em alumínio estilo 40, tendo um plano de rotação, com flanges ANSI B.16.5 (150 libras/pol²) nas extremidades, esferas em aço cromo, dupla vedação em viton, lubrificação graxa.

Tubo principal, em alumínio Æ 2” SCH40, flangeado, comprimento aproximado de 1.800 mm.

Mangueira Æ 2” x 1.950 mm, em filme de polipropileno, espiral interno e externo em aço carbono galvanizado, revestimento externo em tecido de vinil e poliéster, resistente a abrasão e intempéries, sendo uma extremidade com flange ANSI B.16.5 (150 libras/pol²), e a outra extremidade rosca macho NPT 2”.

Sistema de contra peso, através de mola tipo torção com regulagem e amortecedor, construído em aço carbono.

Válvula de bloqueio do tipo esfera, Øn 2”, em aço carbono com esfera em aço inoxidável, vedação em Teflon sendo suas extremidades flangeadas. Para ser colocada entre o braço e o pedestal.

Pedestal em aço carbono, com tubulação de entrada de 3” flangeada (ANSI B16.5 / 150 lbs/pol²), na parte inferior e de 2“ na parte superior

Acoplador macho de 2” tipo botow com retenção
